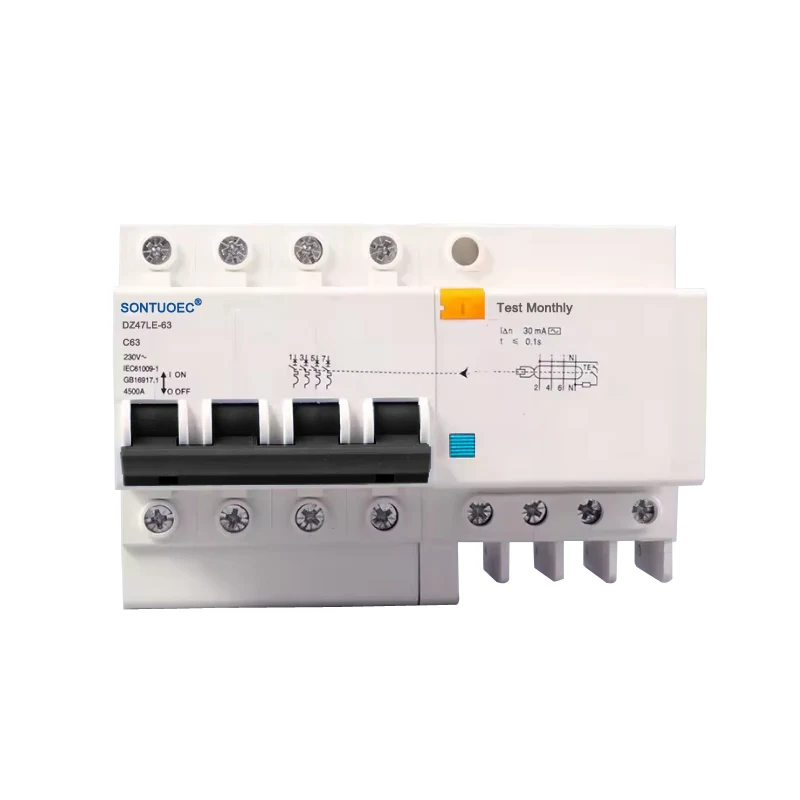

Seòrsa AC 4P RCBO

Tha an 4P RCBO AC Type na inneal-brisidh cuairteachaidh 4-pòla a tha a’ cothlamadh dìon sruth iarmharach agus gnìomhan dìon thar-shruth, gu sònraichte air an dealbhadh airson cuairtean sruth eile (AC). Faodaidh e an solar cumhachd a ghearradh dheth gu fèin-ghluasadach nuair a lorgar sruth fuigheall (ie sruth aoidionachd) anns a’ chuairt gus casg a chuir air teintean dealain agus tubaistean clisgeadh dealain pearsanta. Aig an aon àm, tha gnìomh dìon overcurrent aige cuideachd a dh ’fhaodas an solar cumhachd a ghearradh dheth gu fèin-ghluasadach ma tha cus cuideim no cuairt ghoirid sa chuairt gus sàbhailteachd a’ chuairt agus an uidheamachd a dhìon.

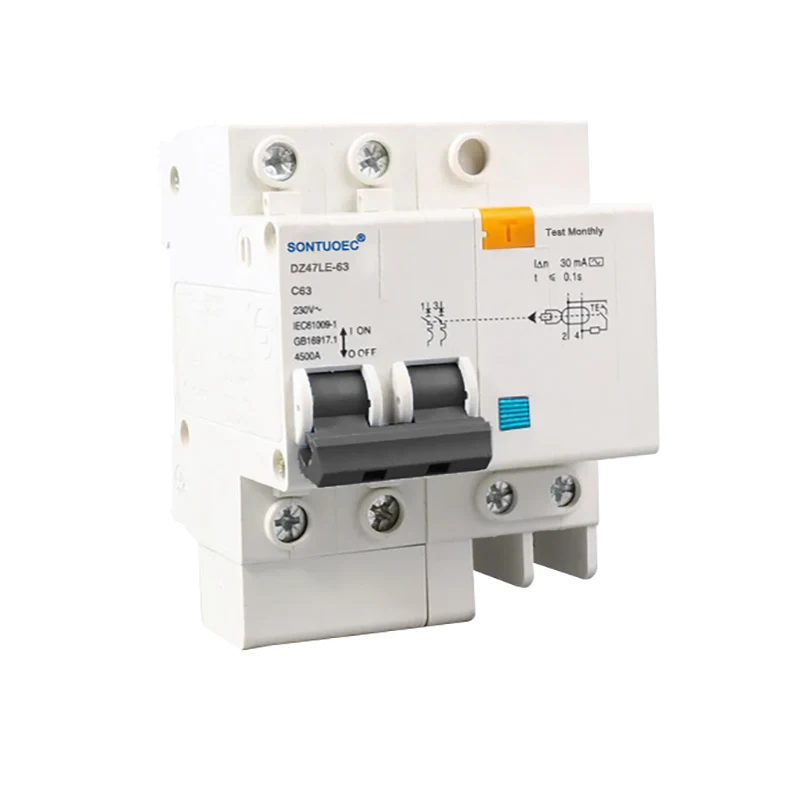

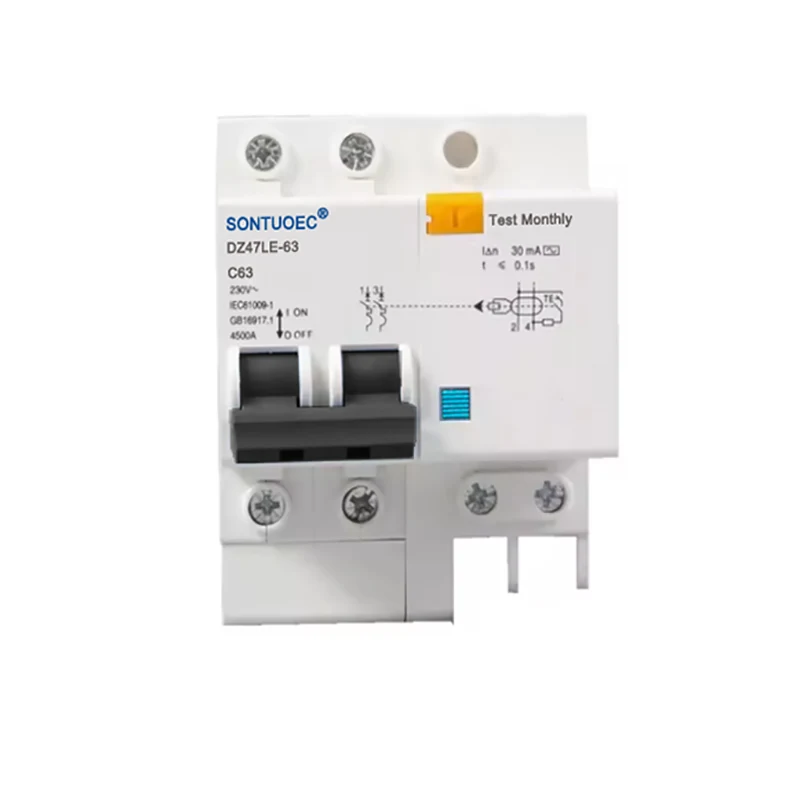

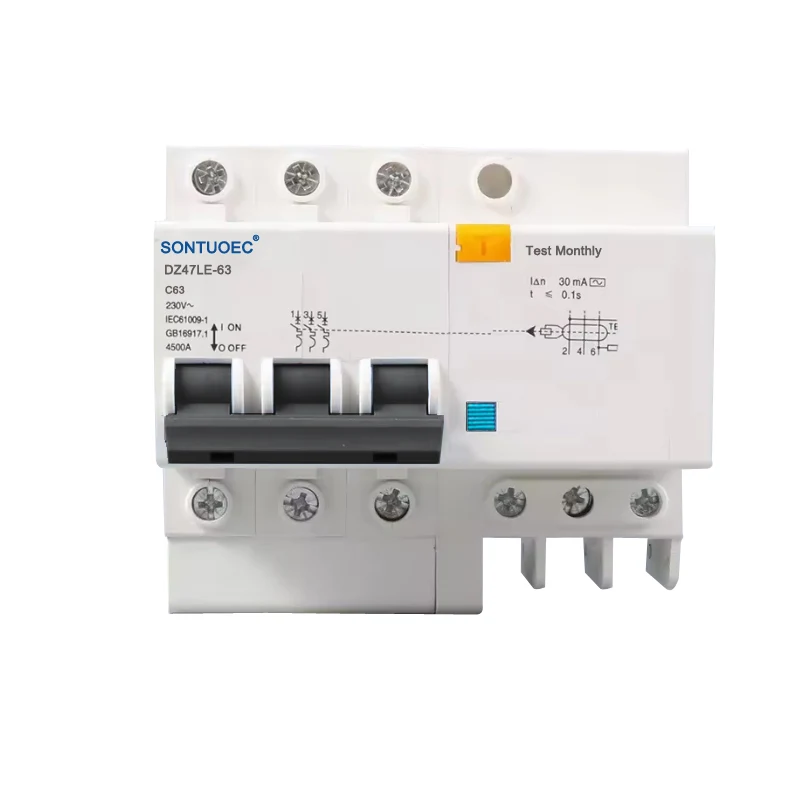

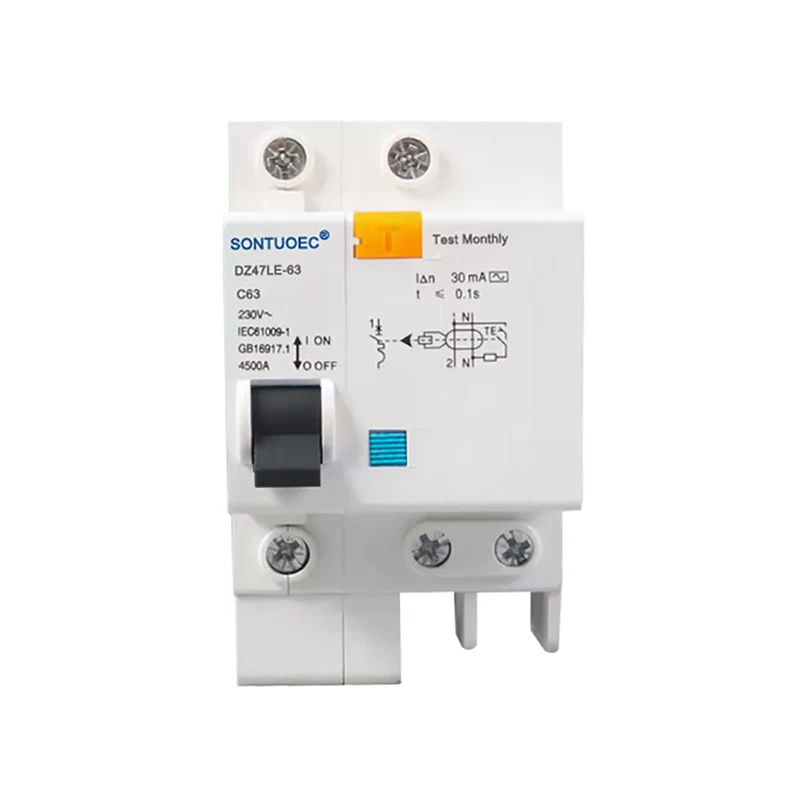

Modail:DZ47LE-63

Cuir Fios

Tuairisgeul toraidh

ainm	Briseadh cuairteachaidh fuigheall le dìon overcurrent
feartan	cus luchdachadh / cuairt ghoirid / dìon aoidionachd
Pòla Àir	1P/2L,2P/2L,3P/3L,3P/4L,4P/4L
A 'briseadh comas	3kA,4.5KA,6KA
Rangaichte An-dràsta(A)	6A,10A,16A,20A,25A,32A,40A,63A
Ìre sruth obrachaidh air fhàgail:	10mA,30mA,100mA,300mA,500mA
Rangaichte Voltage(V)	240/415v
stàladh	seòrsa rèile din
àbhaisteach	IEC61009-1, GB16917-1
teisteanas	CE

Prionnsabal obrachaidh

Tha prionnsapal obrachaidh Seòrsa AC 4P RCBO stèidhichte air suim vector sruthan agus air prionnsapalan electromagnetic. Nuair nach eil na sruthan sa chuairt air na uèirichean teine (L) agus neoni (N) co-ionann ann am meud, chan eil suim vectar nan sruthan ann am prìomh thaobh cuairt an cruth-atharrachaidh neoni, a ghineas bholtadh brosnaichte anns a’ choil taobh àrd-sgoile. Tha an bholtadh brosnaichte seo air a chur ris an t-sealaidheachd electromagnetic, a’ gineadh sruth excitation a chruthaicheas feachd demagnetizing cùil. Nuair a ruigeas an sruth sgàinidh luach gnàthach obrachaidh an RCBO, bheir an fheachd demagnetizing cùil seo air an armature taobh a-staigh an t-sealaidheachd electromagnetic a dhol a-mach às a ’chuing, a’ putadh an uidheamachd obrachaidh gus a dhol an gnìomh agus a ’gearradh dheth a’ chuairt sruth locht.

Tha inneal-brisidh cuairteachaidh dìon aodion talmhainn dealanach sreath DZ47LE-63 freagarrach airson cuairt còmhnaidh aon ìre de AC 50Hz / 60Hz, bholtadh ìre 230V, agus gnàthach air a mheas 6A ~ 63A; 400V airson cuairt trì ìrean de AC 50Hz / 60Hz. Is urrainn dha cus cuideim de chruth cuairteachaidh agus cuairt ghoirid a dhìon. Tha buannachdan aig an toradh seo le meud beag, comas brisidh àrd, uèir beò agus loidhne neoni air an gearradh dheth aig an aon àm, cuideachd a’ dìon neach bho clisgeadh aodion dealain ann an cùis an uèir teine agus loidhne neoni ceangailte air ais.

Tha e a rèir inbhe IEC61009-1, GB16917.1.

Feart:

1) A 'toirt dìon an aghaidh clisgeadh dealain, sgàineadh talmhainn, sruth aoidionachd;

2).A 'toirt seachad dìon an aghaidh cus cuideim, geàrr-chuairt agus cus bholtaids;

3). Meud beag, comas briseadh àrd; tha uèir bheò agus loidhne neoni air an gearradh dheth aig an aon àm;

4). Meud beag agus cuideam, stàladh furasta agus uèirleadh, coileanadh àrd agus seasmhach

5). Thoir seachad an aghaidh droch-bhualadh air adhbhrachadh le bholtadh sa bhad agus sruth sa bhad.

Feartan & buannachdan

Dìon ioma-ghnìomhach: Tha an Seòrsa AC 4P RCBO a ’cothlamadh dìon sruth iarmharach agus dìon thar-shruth gus dìon coileanta a thoirt do chuairtean agus uidheamachd.

Cugallachd àrd: Dìon fìor mhothachail an aghaidh tagradh obann no àrdachadh slaodach de shruth AC sinusoidal a tha air fhàgail a ’dèanamh cinnteach à dì-cheangal.

Raon farsaing de thagradh: Freagarrach airson cuairtean AC ann an siostaman cuairteachaidh cumhachd dachaigheil, gnìomhachais agus malairteach, gu sònraichte airson uèirleadh aon-teine-aon-neoni.

Furasta a stàladh agus a chumail suas: dealbhadh structarail reusanta, furasta a chuir a-steach, agus aig an aon àm furasta cumail suas agus ath-nuadhachadh.

Scenarios Iarrtas

Tha Seòrsa AC 4P RCBO air a chleachdadh gu farsaing airson dìon cuairteachaidh AC ann an dachaighean, oifisean, togalaichean malairteach agus goireasan gnìomhachais. Tha e gu sònraichte freagarrach airson tagraidhean a dh’ fheumas dìon an dà chuid uèirichean Smàlaidh is Zero, leithid cuairtean solais, cuairtean socaid agus dìon uidheamachd leithid motaran.
