Seòrsa dealanach RCCB

Nuair a tha an sruth a tha air fhàgail sa chuairt nas àirde na luach ro-shuidhichte, bidh an Electronic Type RCCB ag obair gu sgiobalta gus an cuairteachadh a ghearradh dheth, agus mar sin a’ cur casg air tubaistean clisgeadh dealain agus teintean dealain. Bidh RCCBan dealanach a’ cleachdadh co-phàirtean dealanach agus microprocessors agus teicneòlasan eile gus barrachd cugallachd agus mionaideachd a thoirt seachad.

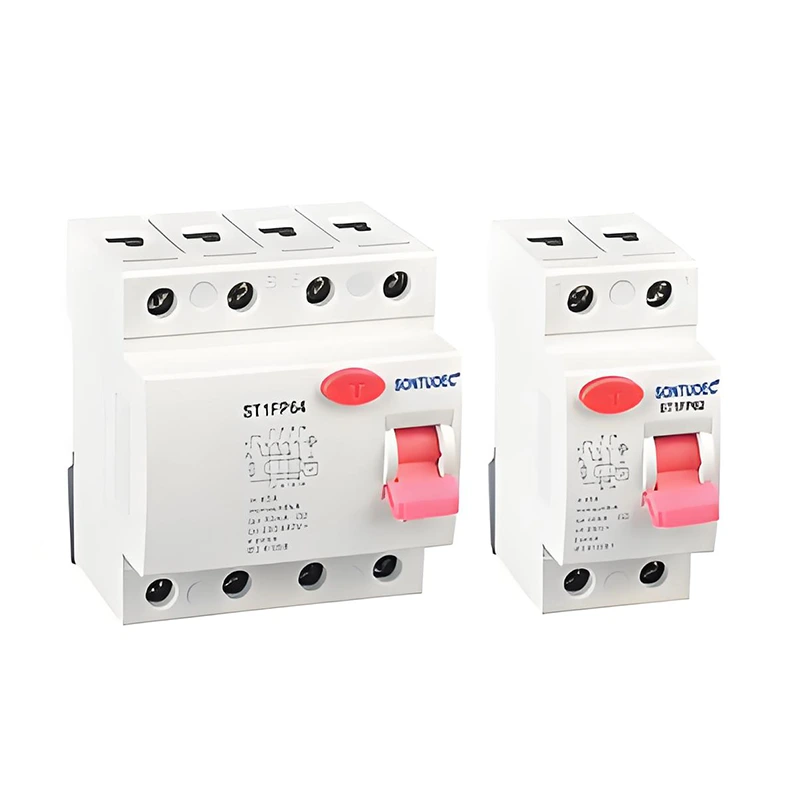

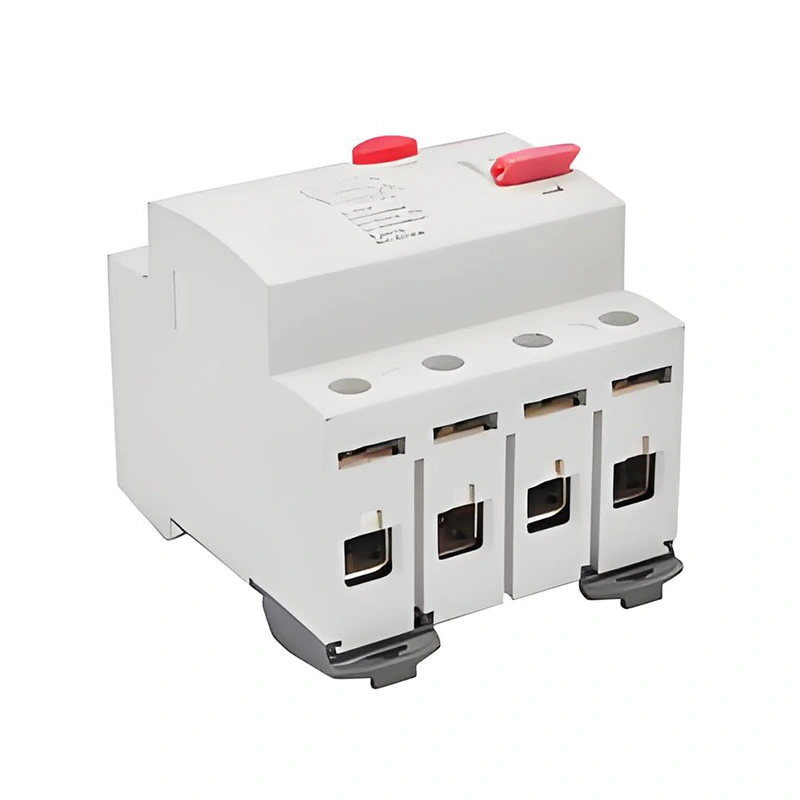

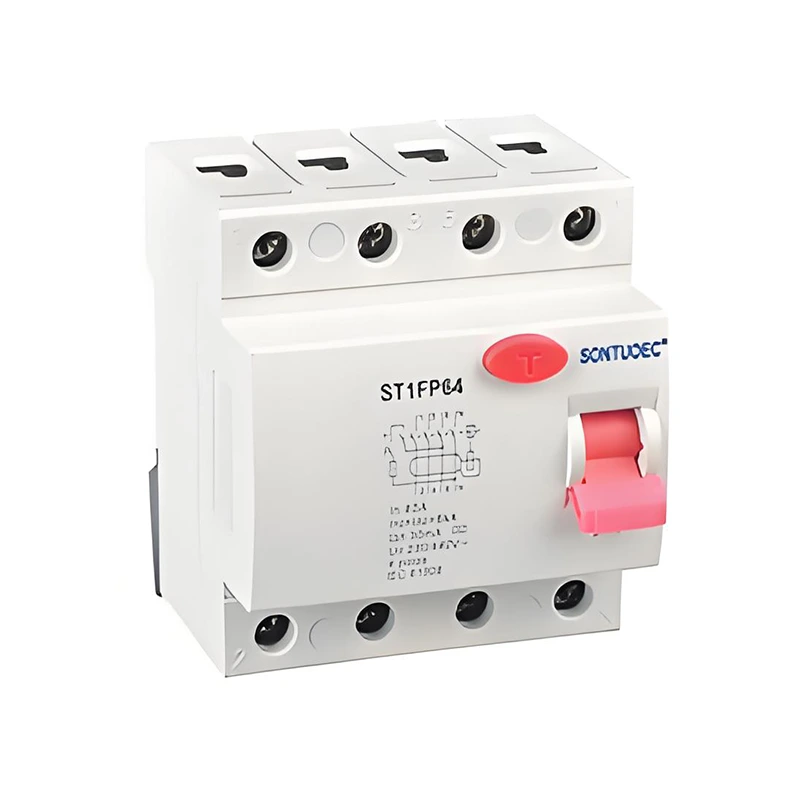

Modail:ST1PF64

Cuir Fios

Tuairisgeul toraidh

Sandard			IEC/EN61008.1.1
Dealanach	Seòrsa (cruth tonn den aodion talmhainn air a mhothachadh)		Electro-magnetic type, seòrsa dealanach
feartan	Ìre gnàthach In	A	Agus, agus
	Pòlaichean	P	2,4
	Rangaichte bholtaids Us	V	AC 240/415V; AC 230/400V
	Ìre gnàthach		16,25,32,40,63A
	Ìre cugallachd I△n	A	0.01,0.03,0.1,0.3,0.5
	Bholtaids insulation Ui	V	500
	Ìre dèanamh iarmharach agus	A	630
	briseadh comas tha mi △m	A	630
	I△c sruth cuairt ghoirid	A	6000
	SCPD fiùs	A	6000


	Ìre tricead	Hz	50/60
	Ceum truaillidh		2
Meacanaigeach	Beatha dealain	t	4000
feartan	Beatha meacanaigeach	t	10000
	Ìre dìon		IP20
	Teòthachd àrainneachd	ºC	-25~+40
	(le cuibheasachd làitheil ≤35ºC)	ºC	-25~+40
	Teòthachd stòraidh	ºC	-25~+70
Stàladh	Seòrsa ceangail crìochnachaidh		Bàr bus càball / seòrsa U / bàr bus seòrsa prìne
	Meud crìochnachaidh mullach / bonn airson càball	mm2	25
	Meud crìochnachaidh mullach / bonn airson càball	AWG	3.18
	Meud crìochnachaidh mullach / bonn airson busbar	mm2	25
	Meud crìochnachaidh mullach / bonn airson busbar	AWG	3.18
	Torc teannachaidh	N*m	2.5
	Torc teannachaidh	Ann-lbs	22
	A' cur suas		Air rèile DIN EN 60715 (35mm) le inneal gearraidh luath
	Ceangal		Bho mhullach is bonn

Prionnsabal obrachaidh

Tha prionnsapal obrachaidh an RCCB Seòrsa dealanach stèidhichte air prionnsapalan inntrigidh electromagnetic agus cothromachadh gnàthach. Nuair a tha an ìre agus sruthan loidhne neoni anns a’ chuairt neo-chothromach, ie sruth fuigheall ann, lorgaidh an cruth-atharrachaidh gnàthach taobh a-staigh an RCCB an neo-chothromachadh seo agus cruthaichidh e comharra co-fhreagarrach. Brosnaichidh an comharra seo, às deidh a bhith air a ghiullachd leis a’ chuairt dealanach, gnìomh an uidheamachd fuasglaidh, gus an gearraich an inneal-cuairteachaidh an cuairteachadh gu sgiobalta.

Prìomh fheartan

Cugallachd àrd: Tha RCCBan dealanach comasach air sruthan fuigheall glè bheag a lorg, mar as trice nas lugha na 30mA no eadhon nas ìsle.

Gnìomh luath: Cho luath ‘s a lorgar gu bheil an sruth air fhàgail nas àirde na an luach ro-shuidhichte, bidh an RCCB ag obair sa bhad gus an cuairteachadh a ghearradh dheth agus casg a chuir air tubaistean.

Sàbhailte agus earbsach: Bidh RCCB a’ gabhail ri co-phàirtean dealanach adhartach agus teicneòlas microprocessor gus earbsachd agus seasmhachd nas àirde a thoirt seachad.

Furasta a stàladh agus a chumail suas: Mar as trice tha structar teann agus uèirleadh sìmplidh aig RCCBan dealanach, gan dèanamh furasta an stàladh agus an cumail suas.

Scenarios Iarrtas

Bithear a’ cleachdadh RCCBan dealanach gu farsaing ann an grunn shuidheachaidhean far a bheil feum air dìon dealain, a’ gabhail a-steach ach gun a bhith cuibhrichte gu:

Togalaichean còmhnaidh agus malairteach: air an cleachdadh gus uidheamachd dealain agus sàbhailteachd pearsanta a dhìon, gus casg a chuir air tubaistean clisgeadh dealain agus teintean dealain.

Loidhne cinneasachaidh gnìomhachais: air an cleachdadh gus uidheamachd dealain leithid motaran agus cruth-atharraichean a dhìon bho ghnìomhachd àbhaisteach, gus casg a chuir air milleadh uidheamachd agus ùine downt mar thoradh air aoidion agus cus luchd.

Goireasan poblach: leithid ospadalan, sgoiltean, leabharlannan agus àiteachan eile, air an cleachdadh gus dèanamh cinnteach à obrachadh sàbhailte uidheamachd dealain agus cleachdadh sàbhailte dealain le luchd-obrach.
