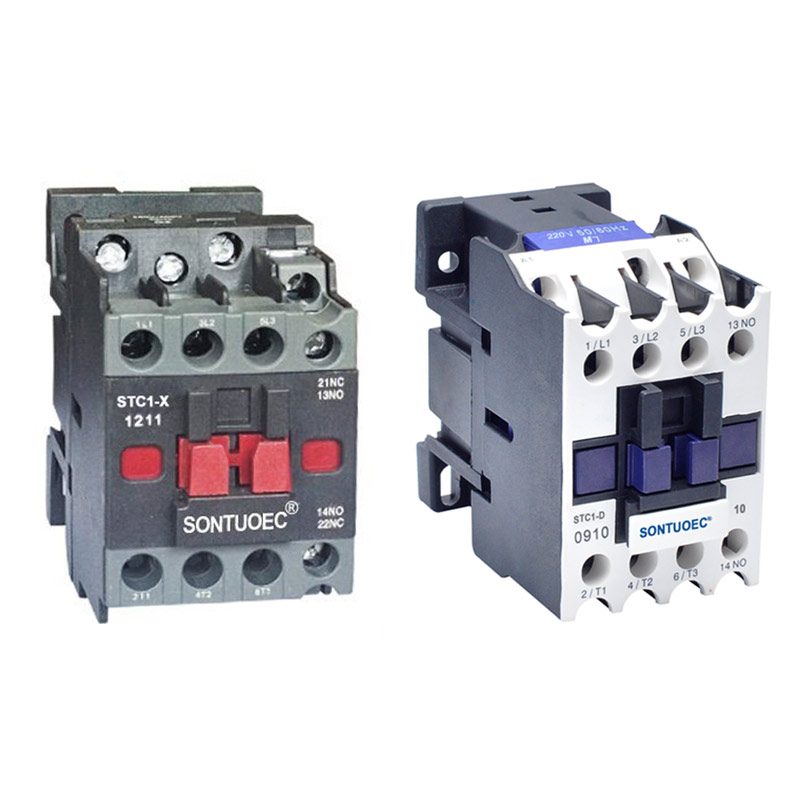

Neach-conaltraidh dealanach

Tha an neach-conaltraidh dealanach Sontuoec air a chuir a-steach sa mhòr-chuid de na bhileagan èigneachaidh suas gu 660v, a 'dèanamh suas ri 95A, airson a bhith a' dèanamh & a 'cumail smachd air mo motair AC. Còmhla ris a 'bhloc conaltraidh taice, cuir dàil timer & inneal eadar-cheangailte msaa, bidh e na neach-conaltraidh dàil, fios eadar-cheangailte meacanaigeach, Neach-tòiseachaidh Star-Delta. Bidh e a 'tionndadh gu bhith a' tòiseachadh electromagnetic nuair a bhios e ag obair còmhla ri sealaidheachd teirmeach maidsidh, a dh 'fhaodadh a' chuairt chranncheal a dhìon. Tha an neach-conaltraidh air a thoirt a-mach a rèir IEC60947-4-1.

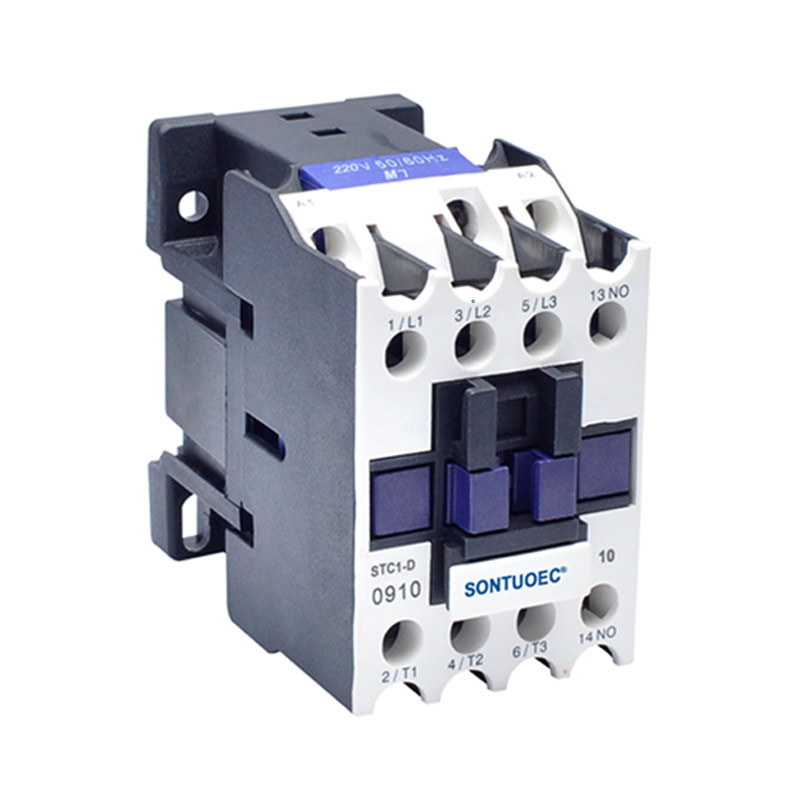

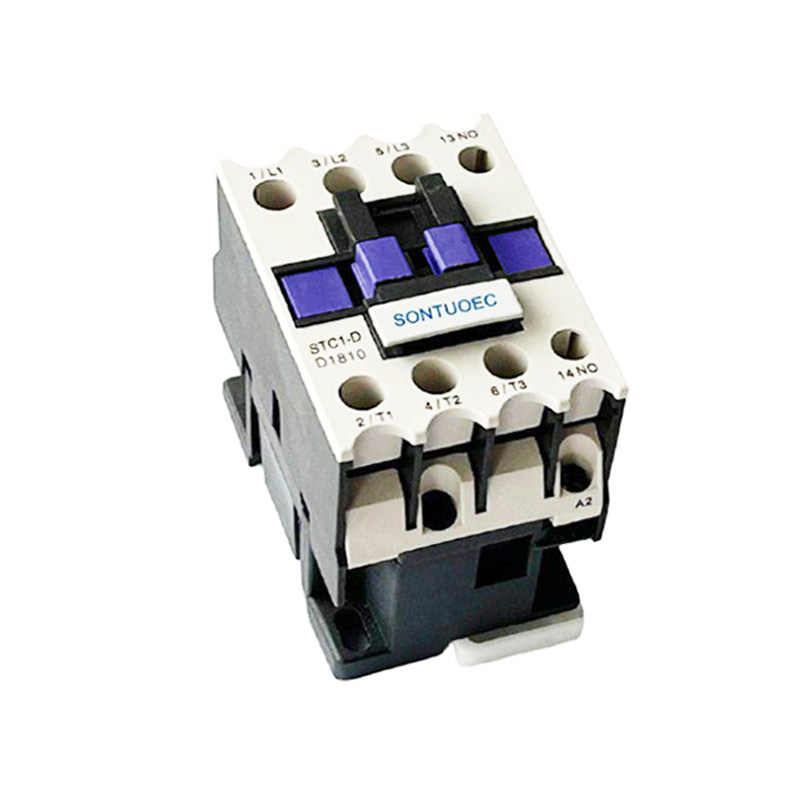

Modail:STC1-D

Cuir Fios

Tuairisgeul toraidh

Seòrsa		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Ranted gnàthach gnàthach (a)	AC3	9	12	18	25	32	40	50	65	80	95
Ranted gnàthach gnàthach (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Rangachadh cumhachd àbhaisteach Motors 3-ìre 3-ìre 50 / 60hz ann an roinn a-roinn-3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Sruthadh teas a th 'ann (a)		20	20	32	40	50	60	80	80	125	125
Beatha dealain	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Beatha dealain	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Beatha meacanaigeach (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Àireamh de na ceanglaichean	3p + no					3p + NC + no

Feartan toraidh

Coileanadh àrd: Tha fios air eòlaiceil a dhealbhadh gus a bhith nan coimiseanan stèidhichte air a 'ghnìomhachas, agus aig ìre gnàthach suas gu 500A (aig 85 ° C) agus a' cur a-steach comas 2000a (aig 320vdC).

Lùthadh lùth-uisge Bidh sàbhaladh ceòlach ceò a 'togail air a bhith ag obair aig dìreach 1.7W a' cumail cumhachd (aig 12VDC) agus faodaidh iad a chuingealachadh air Feachd Electroives Reverse (EMF) gu 0V.

Sàbhailteachd: Tha an toradh air a sheachnadh gu h-obann airson sàbhailteachd gnèitheach agus faodaidh e àrainneachdan spreadhaidh no cruaidh a bhith ag obair no a 'truailleadh a' choil no na ceangalaichean, a 'toirt a-steach amannan fada de neo-obrachadh.

Vioustachd: Gheibhear fiosan taiceil roghainneil airson sùil gheur a dhèanamh air suidheachadh nan fiosan cumhachd. Cuideachd a 'nochdadh ceanglaichean coileanta / cumhachd sùbailte.

Suidheachadh tagraidh

Tha fios air fiosaigeach air an cleachdadh ann an raon farsaing de thagraidhean, nam measg ach gun a bhith cuibhrichte gu:

Siostaman bataraidh: gu sònraichte freagarrach airson tagraidhean Coimhearsnachd Eòrpach (EC) far a bheil feum air Cec.

Dìon Cuairt agus Atharraich: leithid atharrachadh agus cùl-taic (seòrsa III), a bharrachd air comas cumhachd do bholtachd DC, agus sàbhailteachd ann an dealbhadh Aiag QS9000.

Tagraidhean gnìomhachais eile: Cuideachd airson Automoy, Letspace, lìonraidhean conaltraidh, dealanach luchd-cleachdaidh, meidigeach agus cumhachd.
