LC1-N Cuir a-steach neach-conaltraidh AC

LC1-N Cuir a-steach Cuir teachdaichean AC freagarrach airson an cleachdadh ann an cuairtean còmhla ri AC 50hz no 600v airson cuid de mhodalan) agus sruthan suas gu 95a. Tha e air a chleachdadh airson cuairtean a tha a 'ceangal agus a' sprèadhadh thar astaran fada, a bharrachd air a bhith a 'tòiseachadh agus a' cumail smachd air moobhan AC.

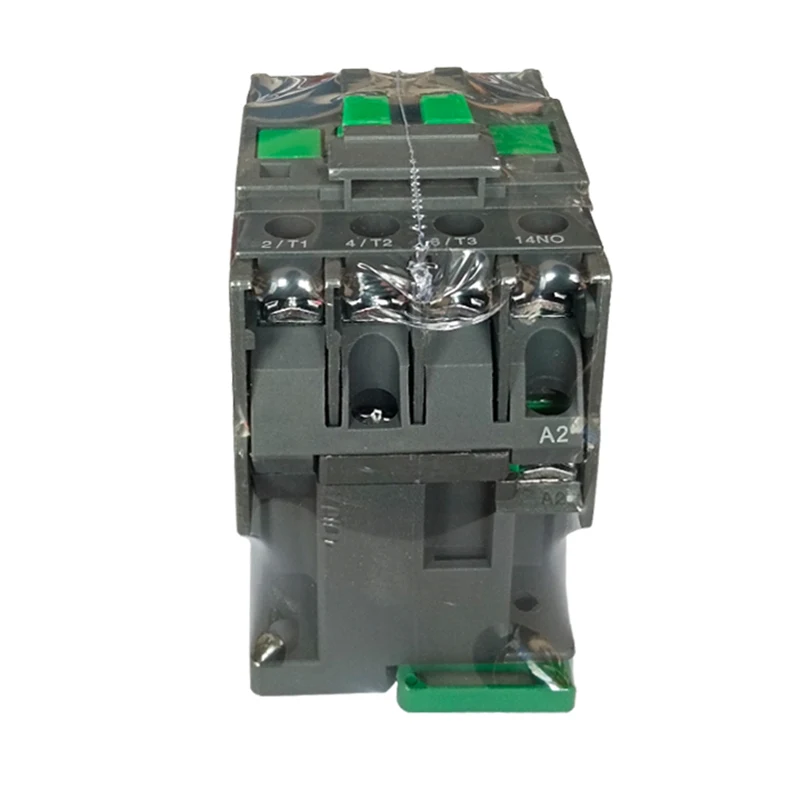

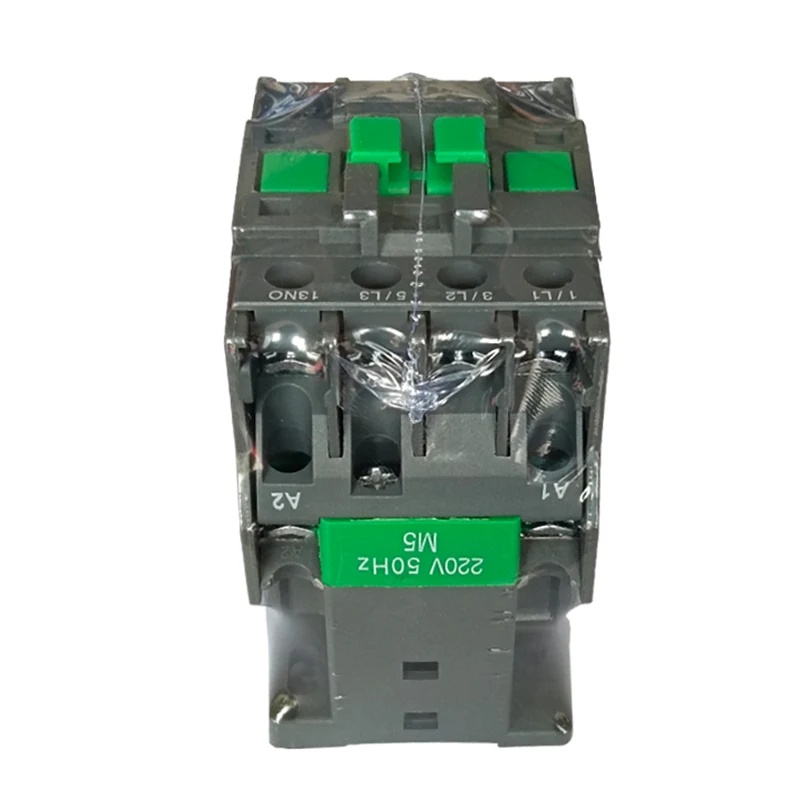

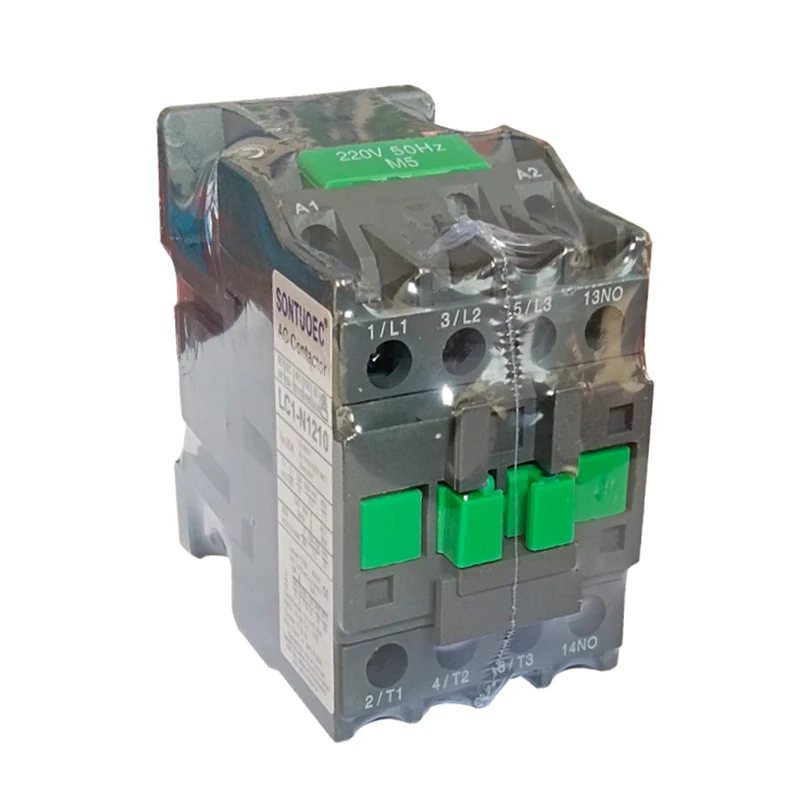

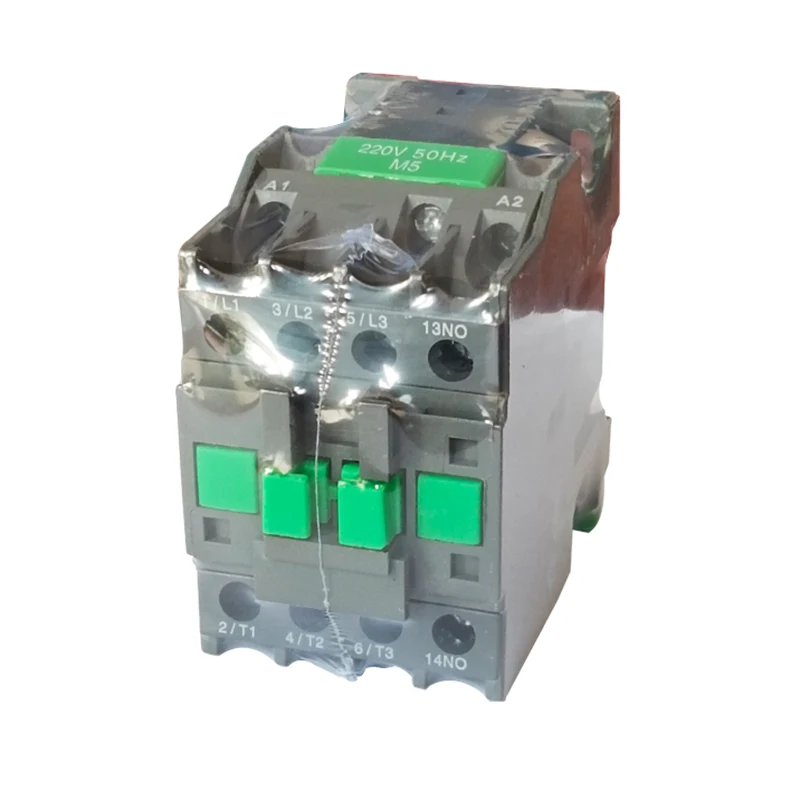

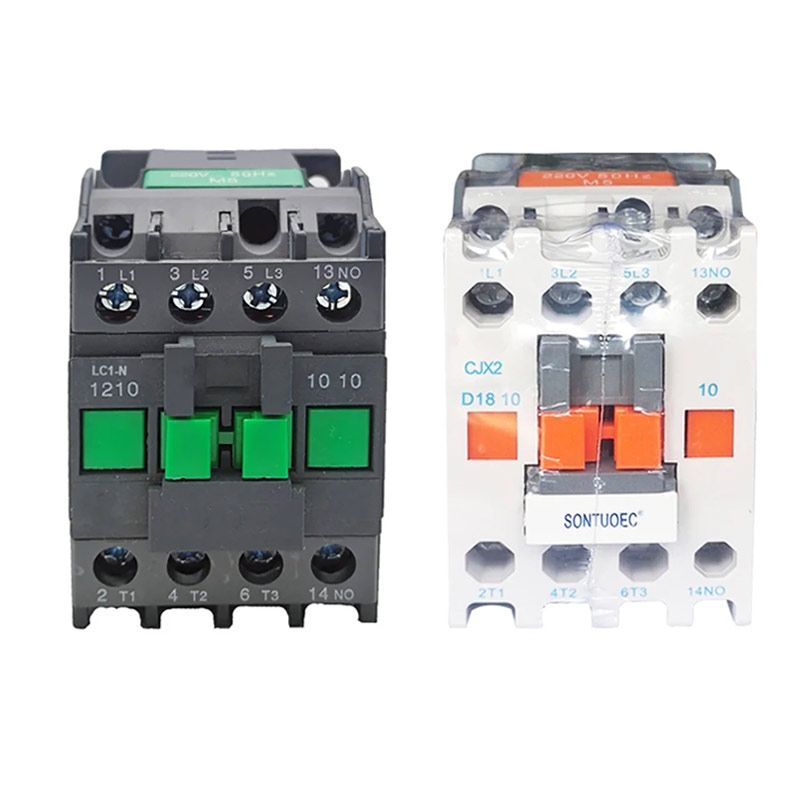

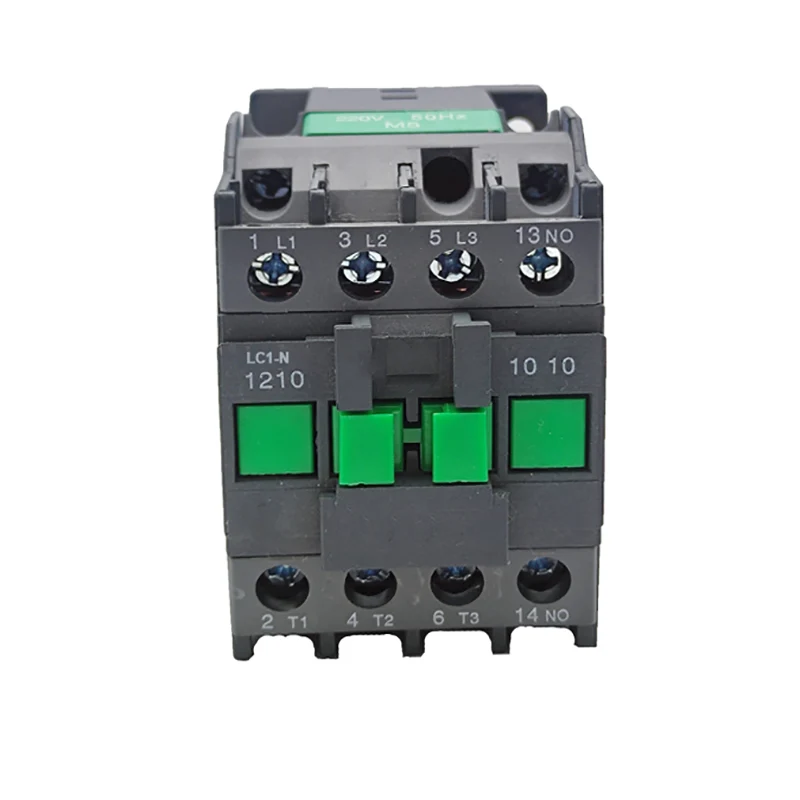

Modail:LC1-N1210

Cuir Fios

Tuairisgeul toraidh

Seòrsa		Lci-n09	Lc1-N12	Lc1-n18	Lc1-N25	Lc1-N32	Lc1-N40	Lc1-N50	Lc1-N65	Lc1-N80	Lc1-N95
Ranted gnàthach gnàthach (a)	AC3	9	12	18	25	32	40	50	65	80	95
Ranted gnàthach gnàthach (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ìrean àbhaisteach àbhaisteach de 3-ìre Motors 50 / 60hz Ingategy AC-3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Sruthadh teas a th 'ann (a)		20	20	32	40	50	60	80	80	125	125
Beatha dealain	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Beatha dealain	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Beatha meacanaigeach (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Àireamh de na ceanglaichean	3p + no					3p + NC + no
Àireamh de na ceanglaichean	3p + nc					3p + NC + no

Feartan structarail

Dealbhadh modlar: LC1-N Cuir a-steach Cuir a-steach Neach-conaltraidh AC a 'cleachdadh dealbhadh modlar le measgachadh gnìomh iomlan, a tha goireasach do luchd-cleachdaidh a thaghadh agus a chur còmhla a rèir am feumalachdan.

Siostam Electromagnet: a 'toirt a-steach coil electromagnetach agus cridhe iarainn, a tha na phàirt chudromach den neach-conaltraidh, an urra ris gus dùnadh a-mach agus a dhì-cheangal cheanglaichean.

Siostam conaltraidh: A 'toirt a-steach prìomh cheangal conaltraidh is taiceil. Tha am prìomh neach-conaltraidh air a chleachdadh gus am prìomh chuairt a cheangal agus a bhriseadh agus smachd a chumail air an t-sruth as motha; Tha an conaltradh taice anns a 'chuairt smachd gus coinneachadh ri riatanasan de dhòighean smachd.

Siostam cuir às Arc: uidheamaichte le còmhdach trèig bloc bloc fada a-steach gus dèanamh cinnteach gu bheil na fiosan a 'cur às don ARC gu earbsach, lughdaich milleadh arc air na ceanglaichean.

Prionnsapal an gnìomh

Nuair a thèid an cuairt smachd a thoirt air a 'chuairt smachd, tha an coille electromagnetach a' gineadh raon magnetach, a bhios a 'tàladh a' chrom a dhràibheadh gus dùnadh, mar sin a 'ceangal prìomh chuairt an compressor. Nuair a tha an cuairteachadh smachd de-sponadh, tha an raon magnetach a 'dol air ais gu gnìomh as t-earrach, tha an conaltradh air a dhì-cheangal, agus tha prìomh chuairt an compressor a' dì-cheangal cuideachd.
