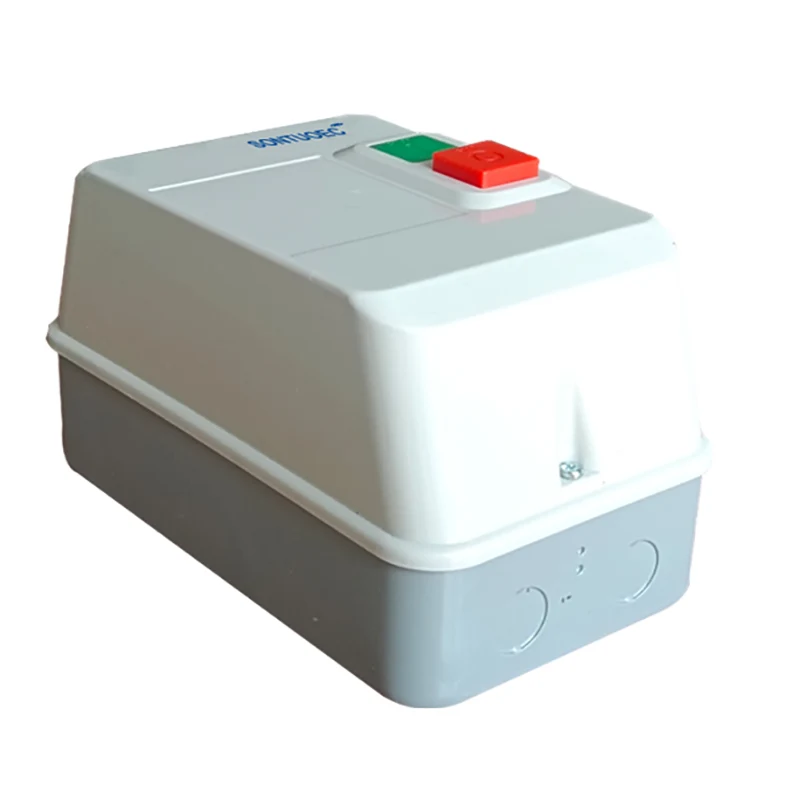

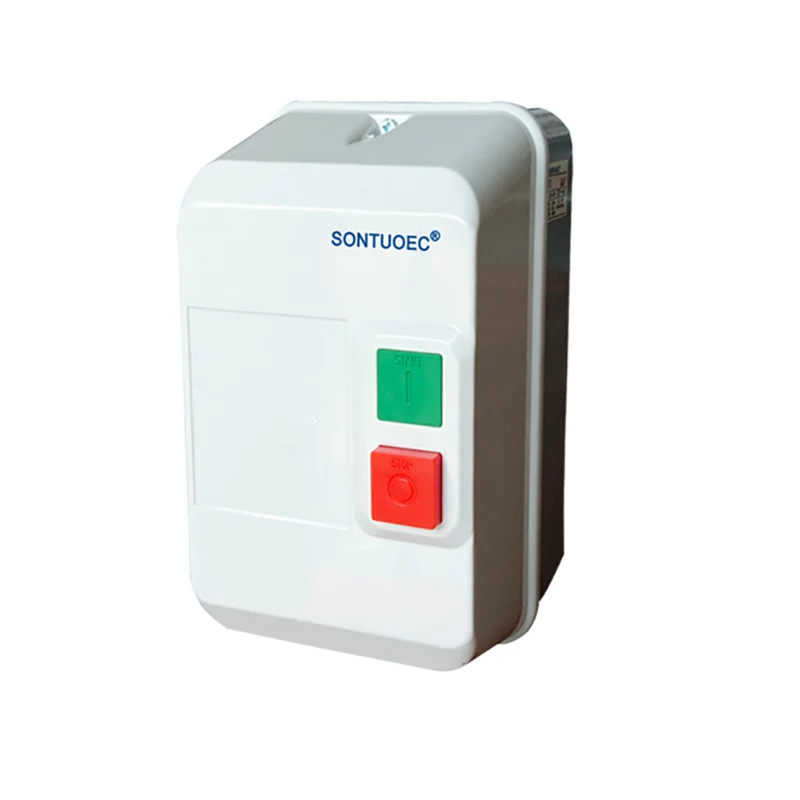

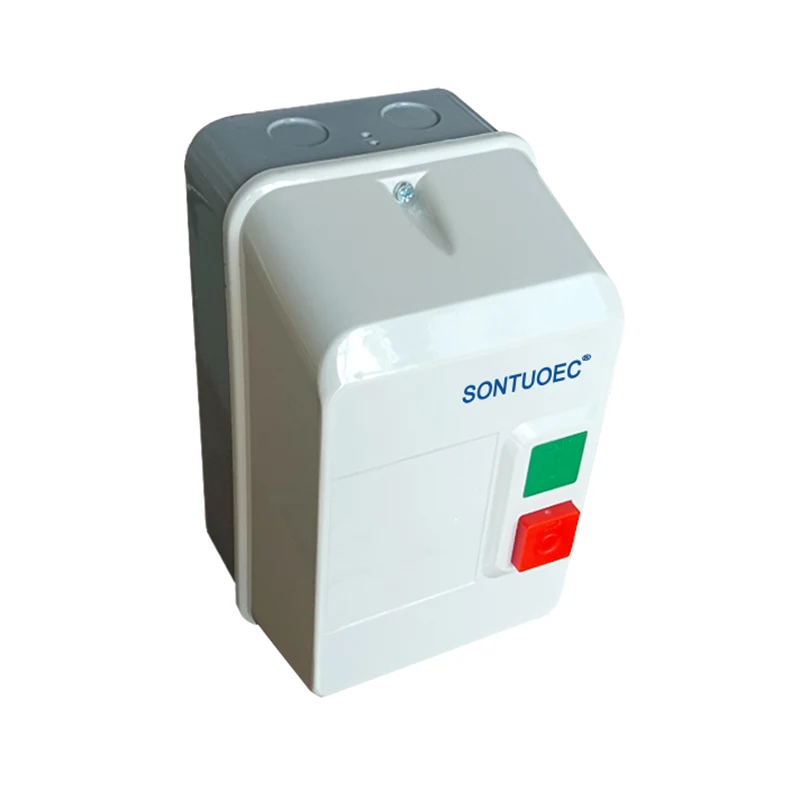

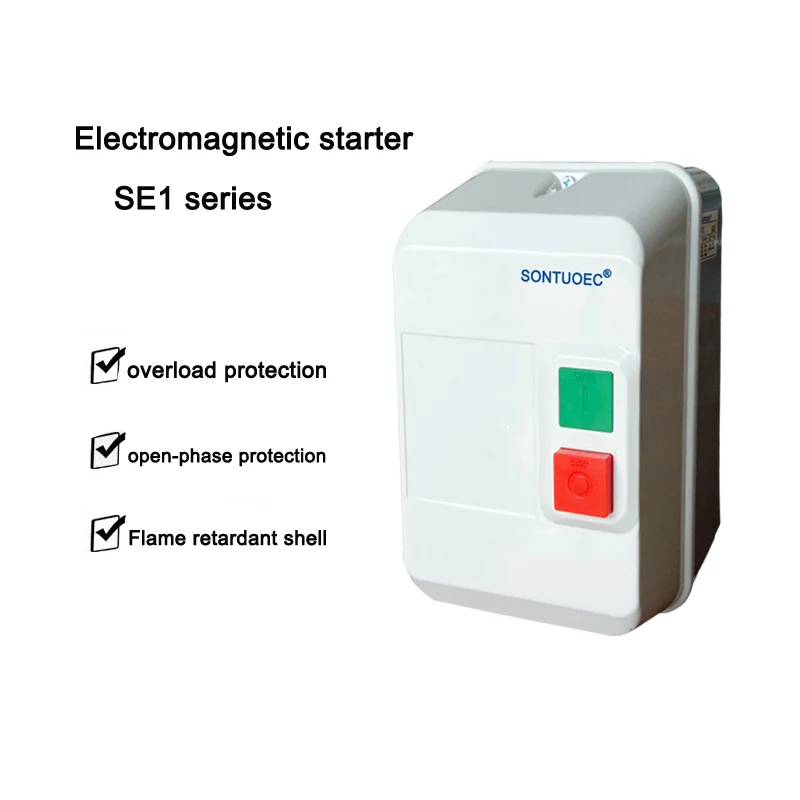

Toiseach tòiseachaidh magnetach (DL)

TÒRR Magnetic (DOL) An motair, I.E., thèid tionndadh magnetach a chleachdadh gus smachd a chumail air an motair (no motaran). Tha prìomh dhleastanas Magnetach Switches an seo le bhith a 'cumail smachd air a' chuairt bhon chuairt air ais a rèir atharrachaidhean ann an raon magnetach taobh a-muigh, mar sin a 'toirt ionnsaigh air a' motair.

Cuir Fios

Tuairisgeul toraidh

Sònrachaidhean

Modh toraidh àireamh-latha	Sle1-09 agus 12	Dùbailte ann an bun-stèidh, air a dhìon tolp429 (3) no, f659 (4)
Cuairteachadh	Sle1-18 agus 25	Dùbailte ann an inlaolation, air a dhìon tolp427 (3) no, f5577 (4)
	Sle1-32 agus 95	Matal, LP65 gu 559
Smachd (2 putanan putadh a 'caufition air còmhdach cruinne)	Sle1-32 agus 95	1 putan tòiseachaidh uaine '1', 1 '1dd Stop / Teset Buttion "O"
Ceanglaichean	Sle1-32 agus 95	Ceanglaichean cumhachd dealain is smachd-smachd

Prìomh pharanachdan teicnigeach:

Seòrsa		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW / HP (AC-3) air a thoirt do chumhachd (AC-3) IEC60947-4	220v	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) air a thoirt do chumhachd (AC-3) IEC60947-4	380v	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Deasaich an-dràsta (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Deasaich an-dràsta (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
A 'GABHAIL A' GABHAIL A-STEACH (A)			25	32	40	50	60	80		125
Volage insutionated reted (v) 660
Cuir fios gu cus AC-15	Cuir fios gu	àbhaisteach	1No				1No + 1c
	Deasaich an-dràsta (a)	220v	1.6
	Deasaich an-dràsta (a)	380v	0.95
Bidh feallsaichean frithealaiche Seubie		LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Rangachadh cuairteach		lp65

Prionnsapal obrachaidh

Tha prionnsapal obrachaidh de motair tòiseachaidh magnetic stèidhichte gu ìre mhòr stèidhichte air buaidh raon magnetach agus prionnsapal obrach de motair DC. Nuair a thig raon magnetic taobh a-muigh faisg air sèideadh magnetic, a bhith a 'dòrtadh eileamaid mothachaidh magnetach (EED) taobh a-staigh an t-suids ris an t-suidsp, a' cumail smachd air fosgladh agus dùnadh a 'chuairt. Cho luath 's a tha am cuairt dùinte, bidh sruthadh gnàthach a' sruthadh tron motair, ag adhbhrachadh gun tòisich e a 'dol a chraobhadh. Tha DC Motors, air an làimh eile, ag obair air a 'phrionnsapal gu bheil stiùireadair spionnadh a' gluasad ann an raon magnetach le gnìomh feachd electromagnet.

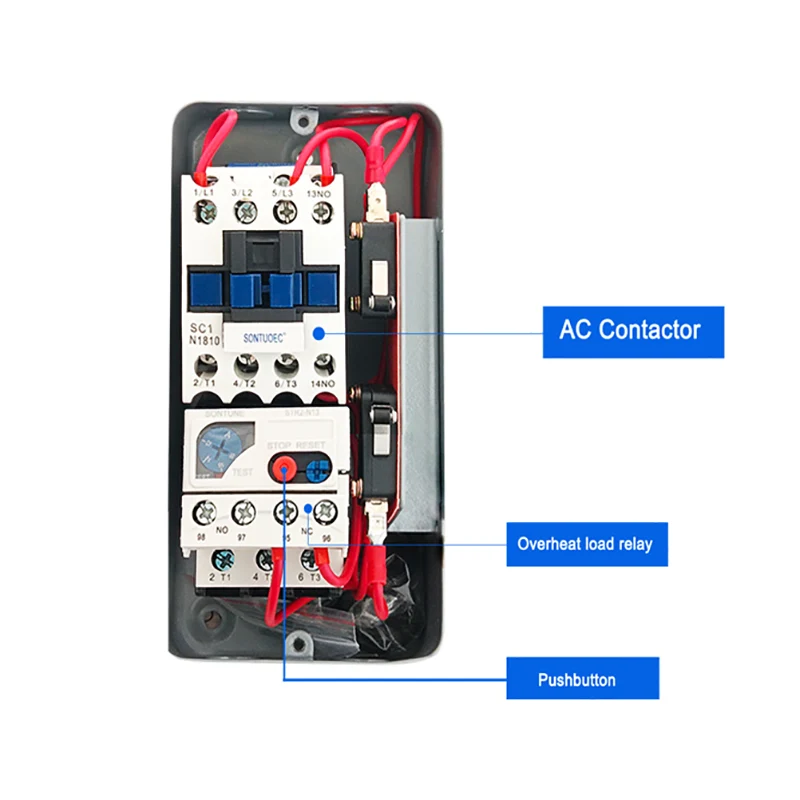

Prìomh phàirtean

Bhiodh an tionndadh magnetach: mar as trice a 'toirt a-steach eileamaid mothachaidh magnetach agus inneal brosnachaidh, gus raointean magnetic taobh a-muigh a lorg agus smachd a chumail air an OF / Off OFCE.

Motair Electric: inneal a dh 'atharraicheas lùth dealain gu lùth meacanaigeach agus a' draibheadh diofar innealan tro chuairteachadh.

Cuairt smachd: cleachdte ri comharran bhon taobh a-muigh fhaighinn agus smachd a chumail air inbhe obrach siosgan magnetach agus motair a rèir na comharran.
