Modail RCCB B Briseadh cuairteachaidh gnàthach air fhàgail

Bidh inneal brisidh cuairteachaidh gnàthach modail RCCB B a’ dìon ma tha sruth locht leantainneach air lìonraidhean trì ìrean.Mar as trice bidh e air a chleachdadh ann an raon Stèisean Ath-chuiridh, Innealan agus Innealan Meidigeach, Rianadairean agus Dràibhearan Astar Caochlaideach, Cosgaisean Batter agus Inverters (DC)...

Modail:STID-B

Cuir Fios

Tuairisgeul toraidh

Dealanach Feart	Inbhe		IEC/EN62423&IEC/EN61008-1
	Seòrsa (cruth tonn den aodion talmhainn air a mhothachadh)		B
	Ìre gnàthach In	A	25,40,63
	Pòlaichean	P	1P+N,3P+N
	Ìre bholtaids Ue	V	IP+N:230/240V;3P+N:400/415V
	Ìre cugallachd I n	A	0.03,0.1,0.3
	Bholtaids insulation Ui	V	500
	Ìre dèanamh iarmharach agus	A	500(In=25A/40A)
	briseadh comas Tha mi m	A	630(In=63A)
	Sruth geàrr-chuairt I c	A	10000
	SCPD fiùs	A	10000
	Am fois fo I n	s	≤0.1
	Ìre tricead	Hz	50
	Seasamh impulse le ìre bholtaids (1.2 / 5.0) Uimp	V	4000
meacanaigI feartan	Bholtaids deuchainn dielectric aig ind. Fred. airson 1 mhionaid	kv	2.5
	Ceum truaillidh		2
	Beatha dealain		2000
	MechanicaI Iife		10000
	Sgàineadh comharra làithreach		Tha
	Ìre dìon		IP20
	Teòthachd àrainneachd (le cuibheasachd làitheil 35 )	ºC	-40~+55ºC
	Teòthachd stòraidh	ºC	-40~+70ºC

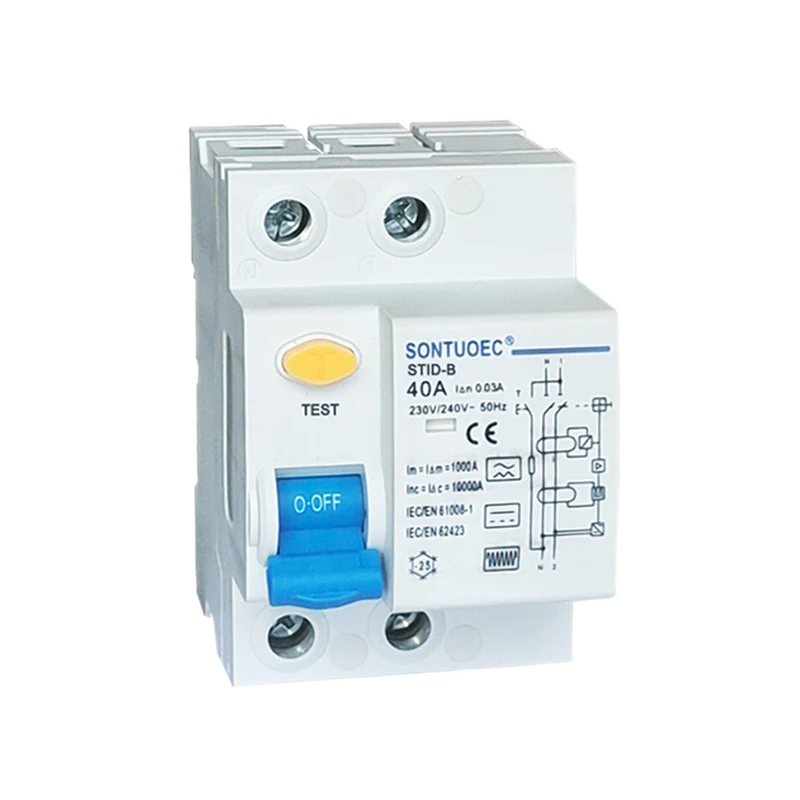

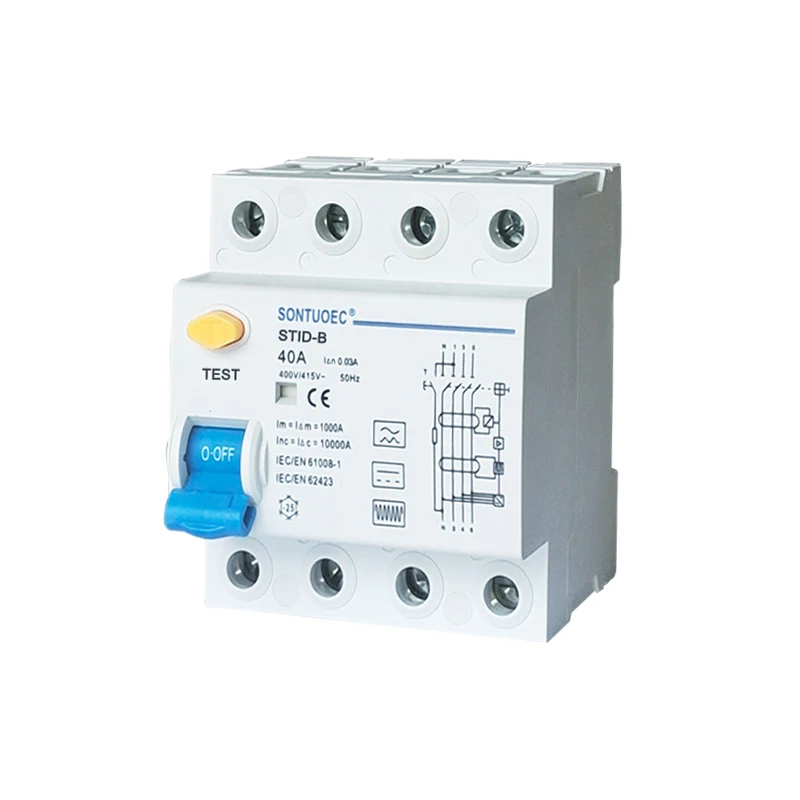

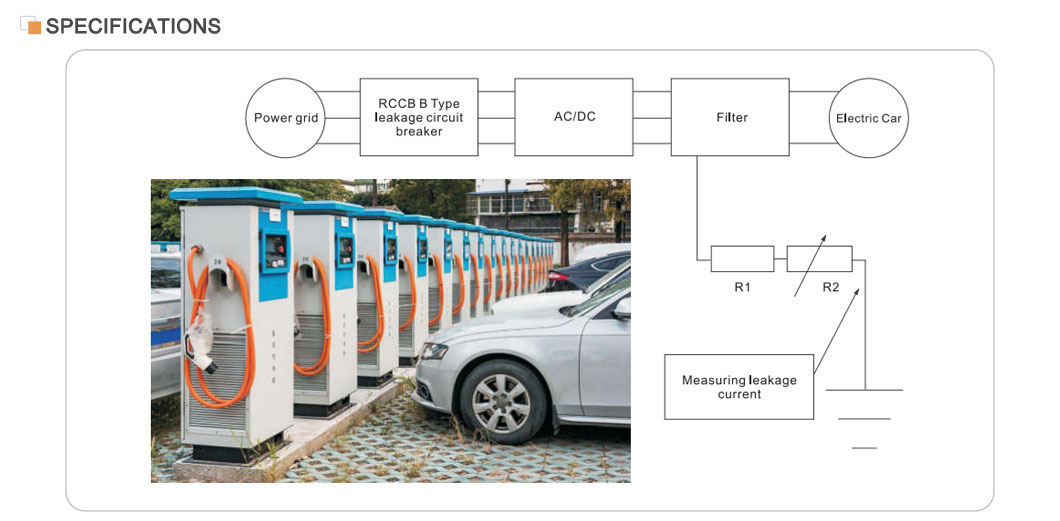

Tha STID-B RCCB B Model Residual Current Circuit Breaker freagarrach airson seòrsa A agus tha e cuideachd freagarrach airson sruthan fuigheall DC a dhèanamh rèidh, sruthan fuigheall DC a dh’ fhaodadh èirigh bho chuairtean ceartachaidh agus sruthan fuigheall AC àrd-tricead. Bidh e a’ toirt dìon ma tha sruthan sgàinidh leantainneach ann an lìonraidhean trì ìrean. Tha STID-B air a chleachdadh gu cumanta ann an raointean stèiseanan cosgais, uidheamachd meidigeach agus ionnstramaidean, luchd-riaghlaidh agus draibhearan astar caochlaideach, cargairean bataraidh agus inverters (DC). Tha STID-B a’ cumail ri inbhean IEC/EN61008 agus IEC/EN62423.

Prìomh fheartan

Ìre sruthach: 40A, freagarrach airson siostaman dealain gnàthach nas motha.

Dìon aoidionachd: le cugallachd àrd agus mionaideachd, faodaidh e an sruth aoidionachd a lorg agus an solar cumhachd a ghearradh dheth ann an ùine gu math goirid.

Coileanadh sàbhailteachd: a rèir inbhean eadar-nàiseanta leithid IEC/EN61008.1 agus GB16916.1, a’ dèanamh cinnteach à sàbhailteachd agus earbsachd an toraidh.

Farsaingeachd an tagraidh: Air a chleachdadh gu farsaing ann an togalaichean gnìomhachais, malairteach, àrd agus catharra gus dìon iomlan a thoirt don t-siostam dealain.

Prionnsabal obrachaidh

Tha RCCB B Model Residual Current Circuit Breaker stèidhichte air an cruth-atharrachaidh gnàthach sreath neoni. Bidh gach ìre giùlain a’ dol tro chruth-atharrachaidh sruth sreath neoni, agus tha an taobh àrd-sgoile dheth ceangailte ri lorgaire electromagnetic. Fo chumhachan àbhaisteach, tha suim vectar nan sruthan ìre tron chruth-atharrachaidh sruth sreath neoni neoni, agus mar sin tha an flux tron chruth-atharrachaidh neoni, tha bholtadh toraidh àrd-sgoile cuideachd neoni, agus chan obraich am brisidh cuairteachaidh. Ach, aon uair ‘s gu bheil an sruth aoidionachd ag àrdachadh agus a’ stiùireadh bholtachd toraidh taobh àrd-sgoile gus fàs gu ìre shònraichte, bidh an sgaoileadh electromagnetic a ’gnìomhachadh, a’ draibheadh an uidheamachd obrachaidh gus an luchd-ceangail ceangailte ris an t-solar cumhachd a chuir an gnìomh agus a dhì-cheangal, mar sin a ’toirt gu buil dìon aoidionachd.

Taghadh agus stàladh

Taghadh: Nuair a bhios tu a’ taghadh RCCB, bu chòir beachdachadh air paramadairean leithid an bholtadh ìre, sruth measta, sruth gnìomh aoidionachd agus ùine gnìomh an t-siostam dealain. Feumar cuideachd RCCB iomchaidh a thaghadh a rèir an seòrsa dìon a tha a dhìth (me dìon conaltraidh dìreach no dìon conaltraidh neo-dhìreach).

Stàladh: Bu chòir an RCCB a chuir a-steach aig ceann a tha a’ tighinn a-steach den t-siostam dealain no air loidhne meòir gus dèanamh cinnteach à làn dhìon an t-siostam dealain gu lèir no loidhne meur sònraichte. Rè an stàladh, bu chòir cumail gu teann ri inbhean agus còdan buntainneach gus dèanamh cinnteach gu bheil ceangal ceart agus obrachadh earbsach den RCCB.
