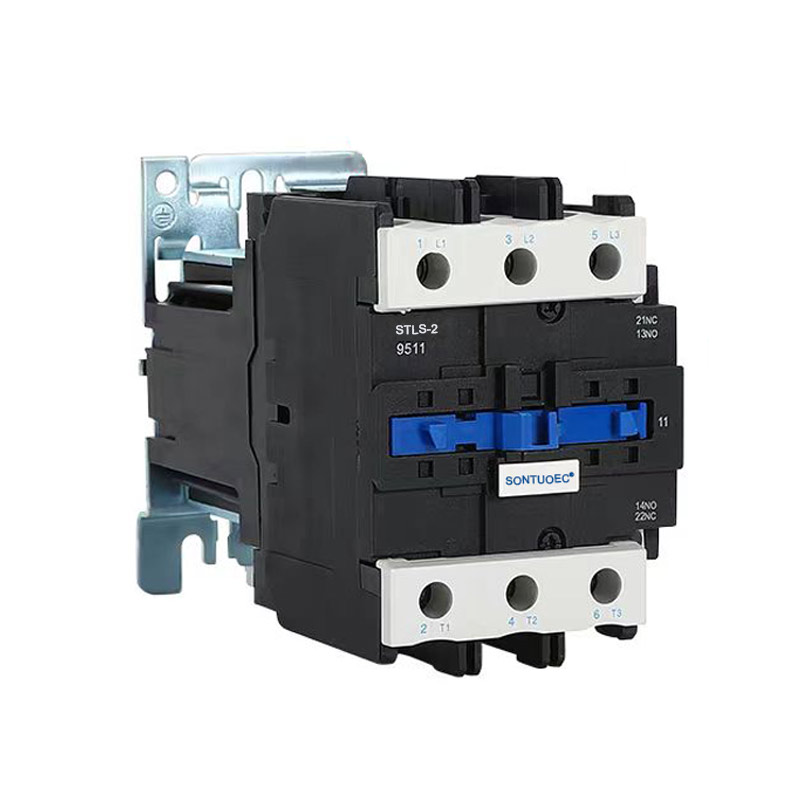

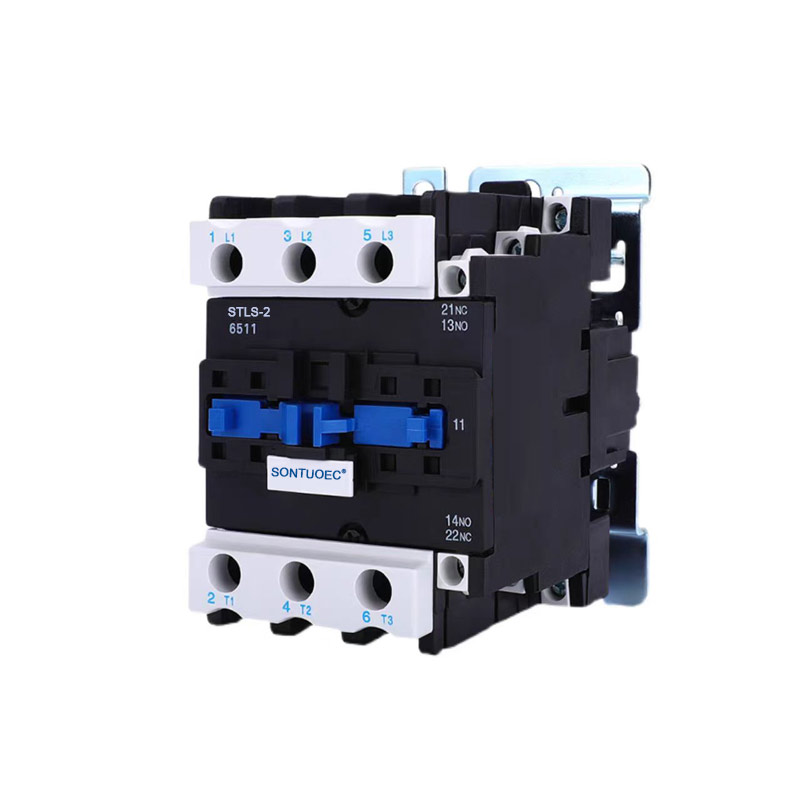

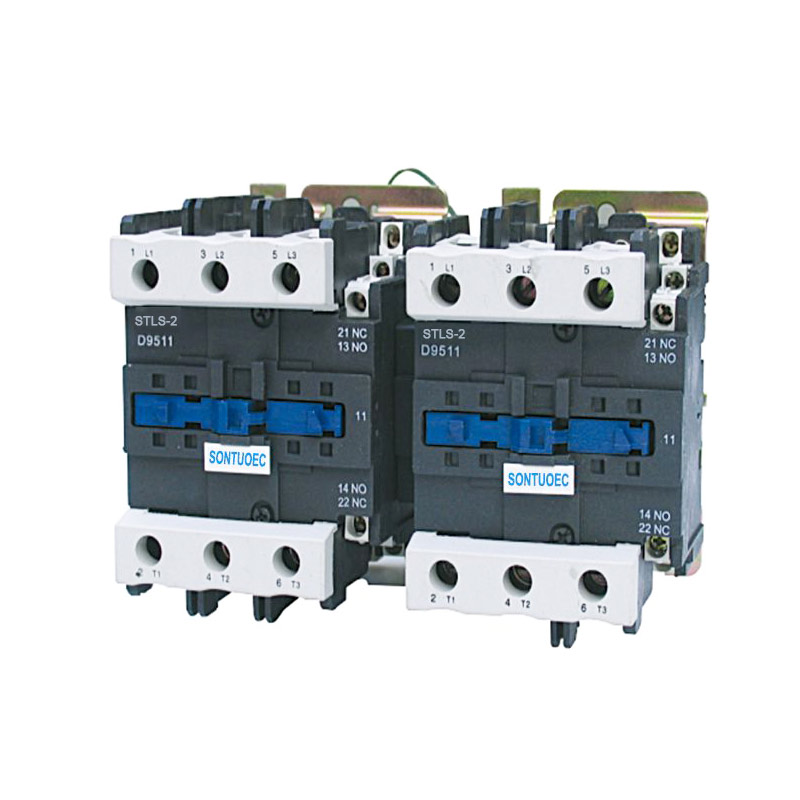

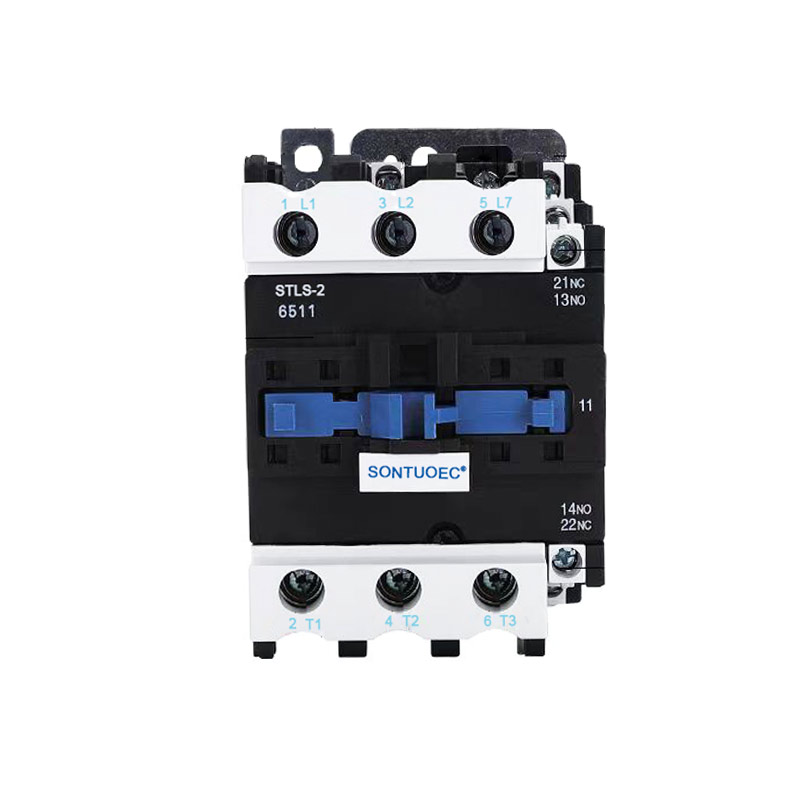

Stls-2(Cjx2) Neach-conaltraidh Eadar-cheangail Meacanaigeach Sreath

Tha Stls-2 (Cjx2) Series Mechanical Interlocking Contactor freagarrach airson a chleachdadh anns na cuairtean suas gu bholtadh ìre 660V AC 50Hz, gnàthach 620A, airson smachd a chumail air a’ motair. Bidh an inneal ceangail meacanaigeach seo a’ dèanamh cinnteach à atharrachadh conaltraidh an dà neach-conaltraidh a ghabhas atharrachadh. Tha e a rèir inbhean IEC60947-4-1.

Modail:STLS-2(CJX2)

Cuir Fios

Tuairisgeul toraidh

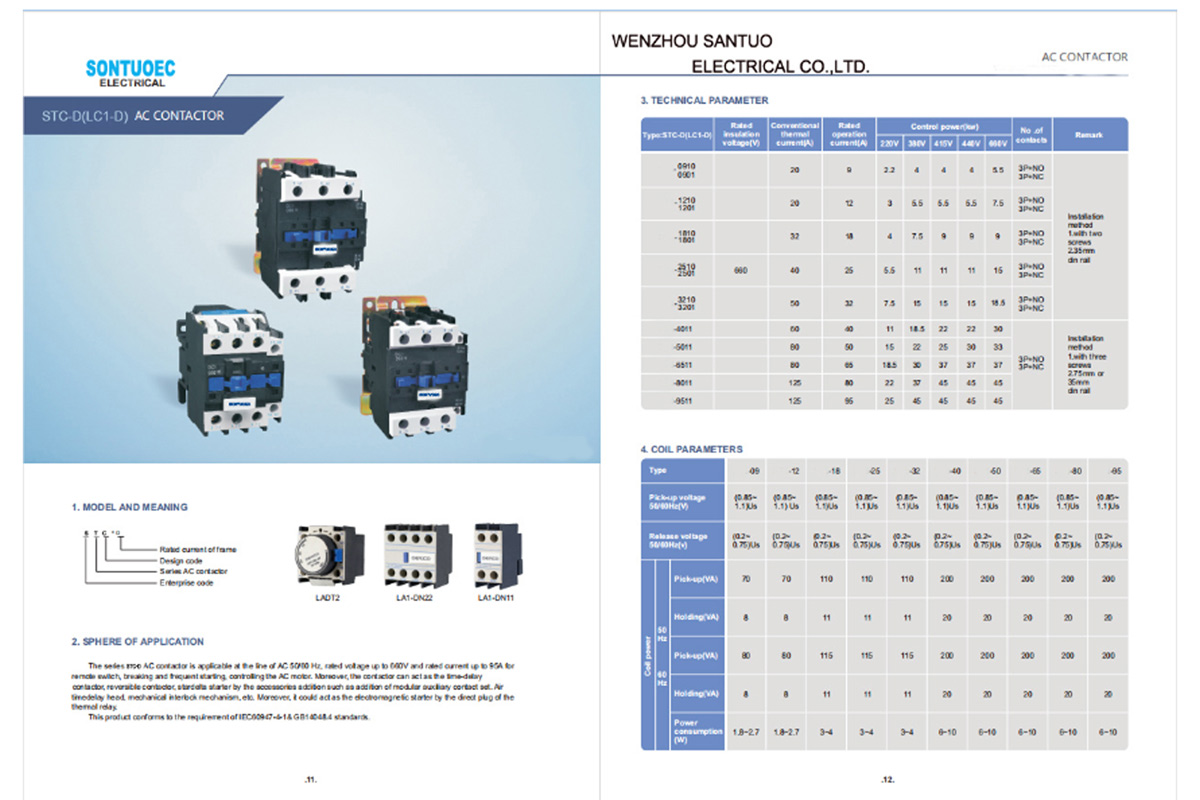

Seòrsa		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Ìre insulation bholtaids		660	660	660	660	660	660	660	660	660	660
teirmeach àbhaisteach		20	24	32	40	50	60	75	80	110	125
gnàthach		20	24	32	40	50	60	75	80	110	125
Ìre obrachail		9	12	16	25	32	40	50	63	80	95
gnàthach		9	12	16	25	32	40	50	63	80	95
fo smachd	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
cumhachd (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Thoir an aire		Tha stàladh an					Tha stàladh an
		faodaidh sealaichean dà sgriubha a chleachdadh					relays can trì
		agus cuideachd an 35mm a chleachdadh					screws agus cuideachd a 'cleachdadh an
		rèile stàlaidh					Stàladh 75mm no 35mm
							rèile

Structar agus feartan

Structar:

Mar as trice bidh 3P AC Contactor a’ toirt a-steach siostam electromagnetic (a ’toirt a-steach coil, cridhe, msaa), siostam conaltraidh (a’ toirt a-steach prìomh neach-conaltraidh agus conaltradh cuideachaidh), inneal cuir às arc agus slige agus pàirtean eile. Nam measg, thathas a ’cleachdadh a’ phrìomh neach-conaltraidh gus sruth àrd a ghiùlan, agus thathas a ’cleachdadh an neach-conaltraidh cuideachaidh gus tar-chuir agus fios air ais comharran smachd a thoirt gu buil.

Feartan:

Le trì fiosan neo-eisimeileach, faodaidh e smachd a chumail air cumhachd trì-ìre agus aon loidhne neoni aig an aon àm.

Tha an siostam conaltraidh air a dhèanamh de stuthan àrd-inbhe le deagh ghiùlan agus caitheamh caitheamh.

Tha feachd suidse gu leòr aig an t-siostam electromagnetic gus an luchd-aithne a chuir an sàs agus a leigeil ma sgaoil gu earbsach.

Faodaidh an inneal cuir às do arc an arc a chaidh a chruthachadh a chuir às gu h-èifeachdach nuair a thèid an luchd-aithne a dhì-cheangal, a’ dìon an luchd-aithne bho mhilleadh.

Tha Stls-2 (Cjx2) Series Mechanical Interlocking Contactor freagarrach airson a bhith a’ cleachdadh anns na cuairtean an bholtadh ìre suas gu 660V AC 50Hz no 60Hz, sruth ìre suas gu 95A, airson dèanamh & briseadh, gu tric a’ tòiseachadh & a’ cumail smachd air a’ motair AC. Còmhla ris a’ bhloc conaltraidh taiceil, dàil timer & inneal ceangail inneal msaa, bidh e na neach-conaltraidh dàil, neach-conaltraidh meacanaigeach, inneal tòiseachaidh star-delta. Leis an t-sealaidheachd teirmeach, tha e air a chur còmhla a-steach don inneal tòiseachaidh electromagnetic. Tha an Contactor air a thoirt a-mach a rèir IEC 60947-1.

Prionnsabal Obrachaidh

Nuair a tha coil an 3P AC Contactor air a spionnadh, bidh an cridhe iarainn a ’gineadh magnetachd agus a’ tàladh an t-siostam conaltraidh gus dùnadh, agus mar sin a ’ceangal an solar cumhachd trì-ìre agus uèir neoni. Nuair a thèid an coil a dhì-lùthachadh, bidh an cridhe a ’call a magnetachd agus bidh an siostam conaltraidh a’ sgaradh fo ghnìomhachd fuaran, agus mar sin a ’dì-cheangal an solar cumhachd trì-ìrean bhon loidhne neoni. San dòigh seo, faodaidh an 3P AC Contactor smachd iomallach air luchdan dealain a thoirt gu buil.

Scenarios Iarrtas

Tha 3P AC Contactor air a chleachdadh gu farsaing ann an grunn shiostaman cumhachd a dh’ fheumas smachd a chumail air cumhachd trì ìrean agus aon loidhne neoni aig an aon àm, leithid:

Raon fèin-ghluasaid gnìomhachais: air a chleachdadh gus smachd a chumail air gnìomhachd motair tòiseachadh, stad agus cùl.

Siostam cumhachd: air a chleachdadh gus smachd iomallach agus dìon siostam cumhachd a thoirt gu buil.

Automation togalach: air a chleachdadh gus smachd a chumail air toiseach is stad solais, fionnarachadh-àile agus uidheamachd eile.
