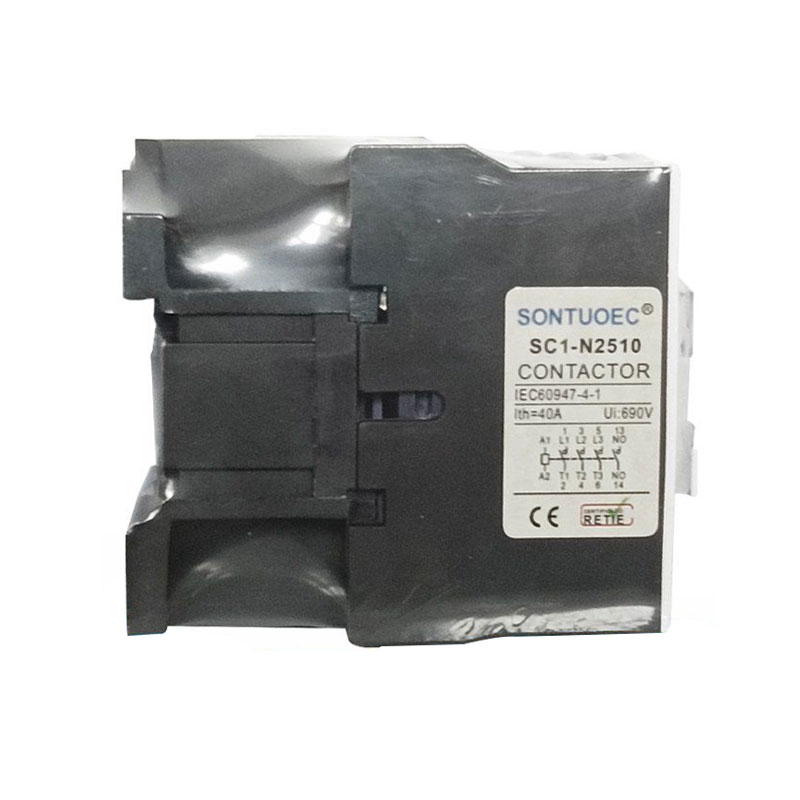

3 pòla neach-conaltraidh AC

3 Pole fasctor Tha neach-conaltraidh AC na neach-conaltraidh AC le trì fiosan neo-eisimeileach (no pòlaichean), gach aon dhiubh a tha a 'cumail smachd air aon ìre de shiostam cumhachd trì-cheum. Is e a phrìomh dhleastanas smachd a chumail air iomadh lùghdachadh, a 'stad agus a' tionndadh droch phìos no luchdan trì-cheum eile. Le bhith a 'cumail smachd air na trì fiosan sin air agus far na trì sin, faodaidh e ceangal agus dì-cheangal a' cheangail a thoirt gu buil, mar sin a 'cumail smachd air inbhe obrach an luchd dealain.

Cuir Fios

Tuairisgeul toraidh

Modail	Comas de 2 ìre sqirlel-								Le bhith a 'teasachadh eadar 1mh (a)
	Cumhachd air a mheas (KW)				Raat Studente gnàthach (a)
	220v-240v	380-440v	550v	660v	220-240v	380v-440v	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
Sc1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
Sc1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
Sc1-N25	8.5	14	14	14	30	30	12	12	40
Sc1-N35	12	20	20	20	40	40	17	17	40

Structar agus prionnsapal obrach

Structar:

Siostam Electromagnet: A 'toirt a-steach pàirtean leithid co -can, corra, msaa, a tha air an cleachdadh gus flux magnetic a ghineadh agus dùnadh an t-siostam conaltraidh.

Siostam conaltraidh: A 'toirt a-steach prìomh cheangal conaltraidh is taiceil. Tha am prìomh neach-conaltraidh air a chleachdadh gus a bhith a 'giùlan àrd, agus tha an conaltradh taice air a chleachdadh gus sgaoileadh agus fios air ais de chomharran smachd a thoirt gu buil.

Inneal cuir às do Arc: Air a chleachdadh gus cur às do Arc a chaidh a ghineadh nuair a thèid an conaltradh a dhì-cheangal gus an conaltradh bho mhilleadh a dhìon.

Shell: Air a chleachdadh gus na pàirtean a-staigh a dhìon bhon àrainneachd taobh a-muigh.

Prionnsapal obrach:

Nuair a thèid an coil a spionnadh, tha an t-iarainn as trice a 'gineadh magnetism agus a' tàladh an t-siostam conaltraidh gus dùnadh, a 'dèanamh a' chuairt trì ìrean fosgailte.

Nuair a bhios an coil air a dhe-ghunadh, bidh an cridhe iarainn a 'call a magnetism agus tha an siostam conaltraidh a' dèiligeadh fo ghnìomh an earraich a dh 'ionnsaigh cuairt trì-cheum.

San treas àite, an tagradh agus an taghadh

Tagraidhean:

3 Pole neach-conaltraidh air a chleachdadh gu farsaing ann an fèin-ghluasad gnìomhachais, siostam cumhachd agus a 'togail fèin-ghluasad.

Faodar a chleachdadh gus smachd a chumail air gnìomhachd leithid a bhith a 'tòiseachadh, a' stad agus a 'tilleadh airgead trì-ìrean.

Faodar a chleachdadh cuideachd gus siostam cumhachd làidir a thoirt gu buil.

Taghadh:

Nuair a thaghas tu a bhith a 'taghadh neach-conaltraidh (feartan a leithid de neach-conaltraidh, feartan a leithid anns an t-siostam cuibhrichte, bu chòir beachdachadh air seòrsa rèidh agus luchdan den t-siostam cumhachd.

Bu chòir an rangachadh làithreach a bhith nas motha na no co-ionann ris an t-sruth eadar-dhealaichte den luchd.

Bu chòir an rangachadh bholtachd atharrachadh gu ìre bholtachd an t-siostam cumhachd.
